SolidWorks二次开发---获取配合特征具体数据

昨天有粉丝私信我说怎么获取距离配合中的尺寸值，所有就有了这一篇文章，虽然内容比较简单，主要是分享一下思路。

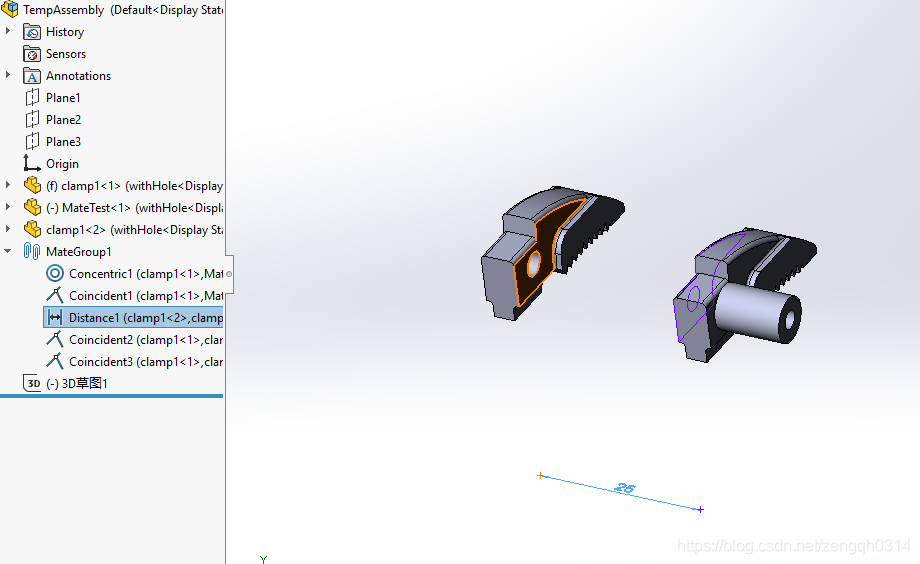

首先我在们装配体中做一个距离配合:

注意，我使用的是英文的界面，所有生成出来的配合名称是Distance1

在这里插入图片描述

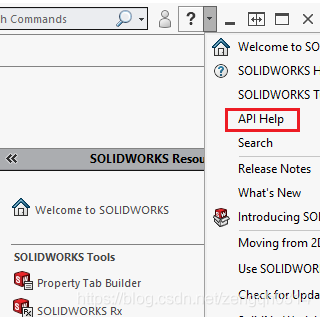

然后我们打开神器?:

有的，有的，就是传说中的Api帮助:

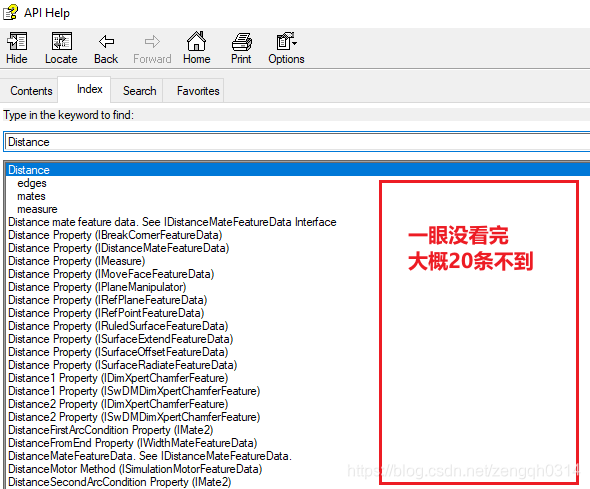

然后我们去里面涩琪(search)一下，

在这里插入图片描述

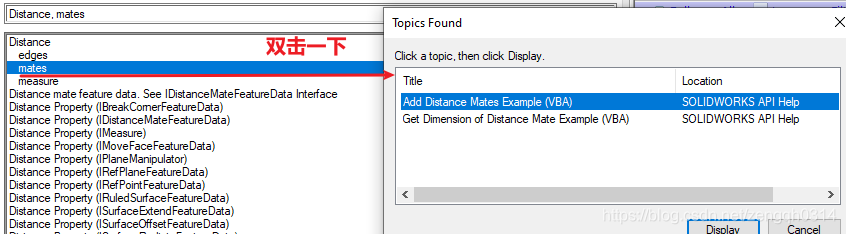

来吧，一条一条看，不巧的是，在前面就发现了mates

然后就出来了两个关键的VBA示例

一个是增加距离配合，但是这个例子好像遍历特征尺寸来显示的，我就不测试了。

是不是找错对象了，弄个Solidworks二次开发这么难么?

在这里插入图片描述

继续住下看吧。。。

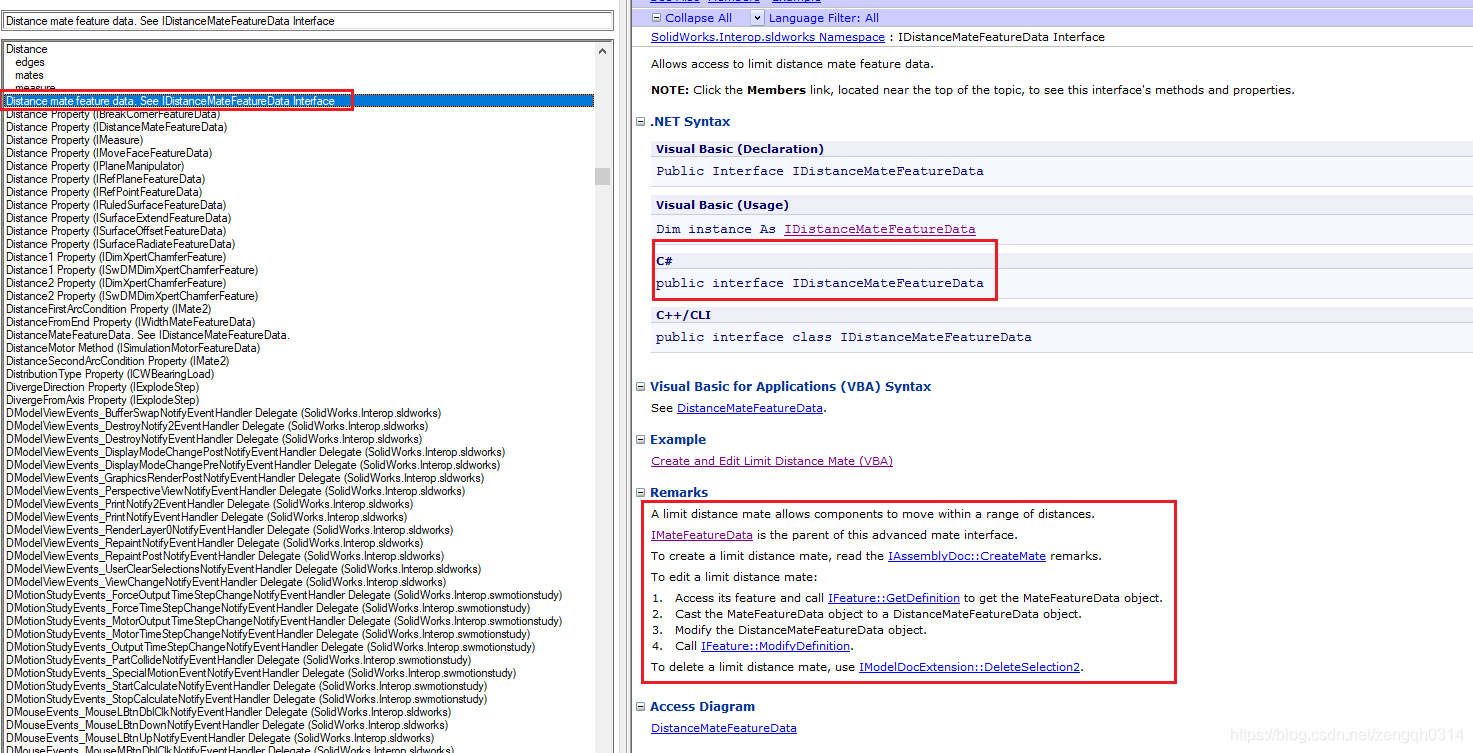

在这里插入图片描述

这个好像有点像，是通过特征转换成 DistanceMateFeatureData

直接进行代码测试吧:

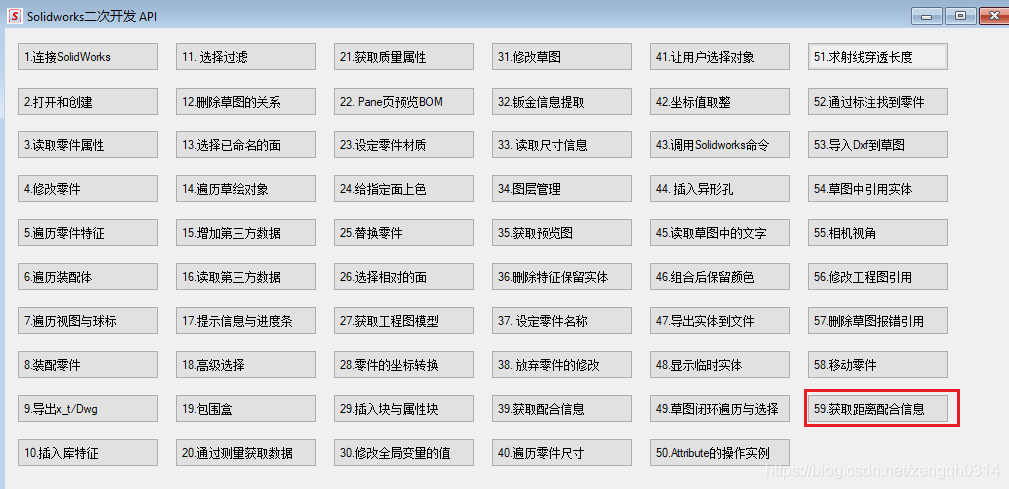

加一个小按钮。

 	private void btnGetDisMateInfo_Click(object sender, EventArgs e)
        {
            //打开一个装配，并选中一个距离配合

            var swApp = PStandAlone.GetSolidWorks();

            var swModel = (ModelDoc2)swApp.ActiveDoc;

            var featureObject = (Feature)swModel.ISelectionManager.GetSelectedObject6(1, -1);

            var featureData = (DistanceMateFeatureData)featureObject.GetDefinition();

            MessageBox.Show((featureData.Distance * 1000).ToString());
        }

是不是觉得有点短？

其实还有些属性，也许你用的到，给大家看看吧：

在这里插入图片描述

是的，就只有这么点。

在这里插入图片描述

当然，这个只是距离配合的数据，还有很多具体配合的数据对象可以去获取的。

欢迎大家继续学习。
